電力系統中鐵磁諧振過電壓是一種常見的內部過電壓現象，在35KV及以下電網中頻繁發生。這種過電壓持續時間長，甚至能長時間自保持，因而對電力系統的安全運行威脅極大。它是導致高壓熔絲熔斷、電磁式電壓互感器燒損爆炸的重要原因，也是某些重大事故的誘發原因之一。

RT-ZXK、RT-WTXA/WTXB系列智能消諧裝置是我公司科技人員在總結了十幾年來國內各種消諧裝置成功、失敗的經驗和教訓之后，研制出的新型鐵磁諧振消除裝置。該系列裝置在軟硬件上進行了重大改進，無需整定和調試，使消諧成功率大大提高。

1、適用范圍：35KV及以下電力系統

2、母線段數：1段

3、消諧頻率：三分頻、二分頻、基頻、三次諧波或其它高次諧波

4、動作頻率范圍（HZ）：三分頻（14～18）、二分頻（22～27）、基頻（47～52）、三次諧波（145～162）、其它高 次諧波（頻率大于52的非三次諧波）

5、動作電壓（V）：三分頻、二分頻30±5，基頻、三次諧波、其它高次諧波（頻率大于52的非三次諧波）110±5。以上啟動值為缺省經驗值,用戶無需整定

6、使用環境：溫度-10℃～55℃、濕度≤90%、大氣壓力80～110KP

周圍介質無導電塵埃或?qū)е陆饘倩蚪^緣損壞的腐蝕性氣體、霉菌等

1、裝置的顯示界面為液晶漢字界面。

2、無需整定和調試，上電即投運。

3、裝置的消諧回路和測量回路為獨立回路。

4、重復消諧功能：系統諧振被阻尼消除后若再次被激發產生，裝置能再次立即起動予以消除。

5、自檢功能：隨時監視裝置的核心硬件電路和軟件的執行情況。

6、自投運功能：裝置上電后，若2分鐘無人操作便自動進入運行（本機故障報警時除外）。



RT-ZXK端子圖

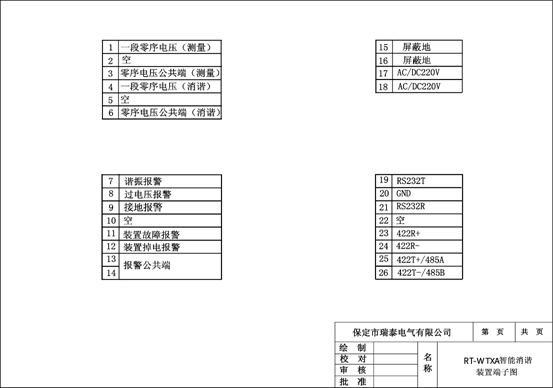

RT-WTXA端子圖

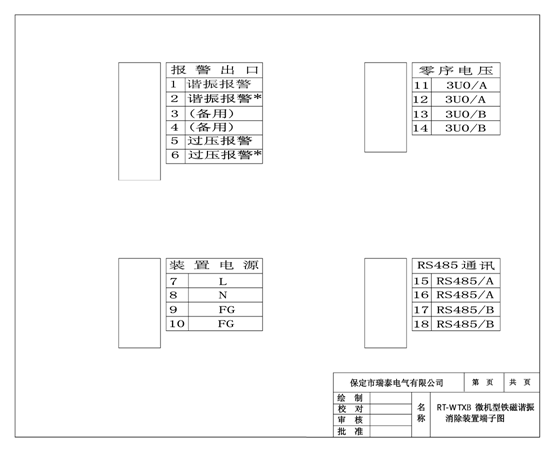

RT-WTXB端子圖

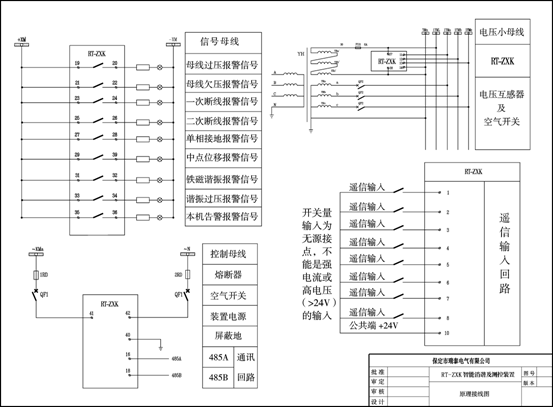

RT-ZXK原理接線圖

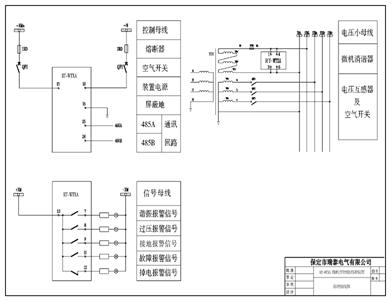

RT-WTXA原理接線圖

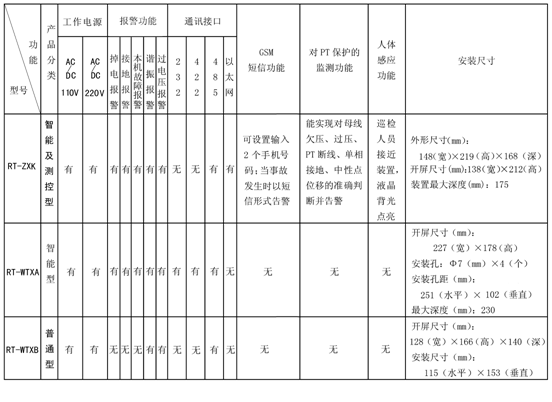

訂貨時需說明：

1、產品型號

2、工作電源電壓：AC/DC110V或AC/DC220V

3、通訊接口：RT-ZXK可選RS485或以太網通訊

RT-WTXA可選RS232、RS422、RS485通訊

RT-WTXB只含有RS485通訊

4、如有其它特殊要求請說明
