RT-TBP系列組合式過電壓保護器采用三相四柱組合式結構，適用于35KV及以下電力系統，是限制雷電過電壓和操作過電壓的一種先進的保護電器。主要用于保護發電機、變壓器、開關、母線、電動機等電氣設備的絕緣免受過電壓的損害，它具有動作快、伏安特性平坦、殘壓低、性能穩定、組裝維護方便等優點。對于相間和相地過電壓都能起到有效的保護作用。原理圖見附圖1。

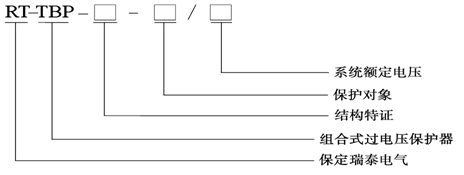

組合式保護器型號說明：

系統額定電壓：安裝過電壓保護器的系統額定電壓

結構特征：1、無間隙組合式過電壓保護器

　　            2、串聯間隙組合式過電壓保護器

保護對象：A、電站型：適合各種變壓器、開關、母線的過電壓保護

　　            B、電機型：適合各類電機的過電壓保護

　　            C、電容器型：適合各種電容器的過電壓保護

　　 如：RT-TBP1-A/10為電站型無間隙組合式過電壓保護器，系統額定電壓10kV

1、環境溫度：-40℃～+60℃

2、海拔高度：小于2000m。（高于2000米海拔的請在訂貨前說明）

3、額定頻率：48Hz～62Hz

4、地震烈度7度及以下地區

5、周圍不得有腐蝕性煙氣、蒸汽、灰塵、煙霧等污染

1、用戶應根據電壓等級和被保護對象正確地選擇保護器的型號和技術參數，也可以將被保護設備的技術參數提供給我公司，由我公司代為選擇�！　�

2、應提供所需連接電纜的長度L。

3、開關柜進行耐壓試驗時，應將保護器四個端子從母線上拆下，否則，可能損壞保護器。

4、保護器在開箱、運輸、儲存、安裝時，應避免激烈碰撞及劃傷絕緣外套，使用前應儲存在清潔、干燥處，不要與強酸、強堿等腐蝕性物品混放，以免侵蝕。

5、保護器外形結構見附圖2、圖3。安裝前首先核對保護器型號、電壓等級是否正確，無誤后方可安裝。安裝時，先將保護器用螺栓固定在安裝底座上，然后將接地相（D相）可靠接地，對應的A、B、C相高壓引線分別固定在相應的高壓接線端子上。保護器距離被保護設備不要太遠，否則影響保護水平。正面向外，以便于平時檢查。

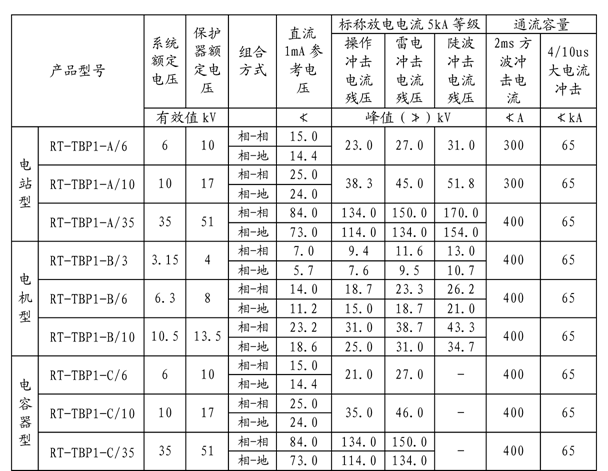

表一：RT-TBP1系列無間隙組合式過電壓保護器主要技術參數

表二：RT-TBP2系列串聯間隙組合式過電壓保護器主要技術參數
