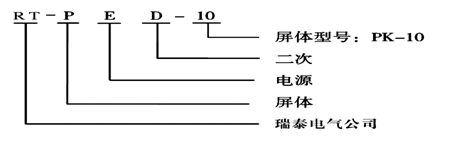

RT-PED-10型單電源二次設備交流配電屏，是我公司依據《發電廠、變電所工程和繼電保護試驗儀表配置定額》和電力工業部頒發《電力系統繼電保護及安全自動裝置反事故措施要點》的有關規定開發的產品。開關選用高分斷小型斷路器，保護線路的短路和過載，為現場二次設備工作提供了方便、可靠的二次電源。RT-PED-10型單電源二次設備交流配電屏具有技術先進、性能完善、安全可靠、外形美觀、操作方便、使用范圍廣等顯著特點。該產品適用于變電站、發電廠、銀行、化工、冶金和軍事設施等重要用電場所。為提高各種工作的質量、保障人身和設備的安全，提供了可靠保證。

1、戶內使用，且室內具有良好通風條件。

2、海拔高度小于2000米。

3、環境溫度：-10℃～+50℃。

4、相對濕度不大于90%。

5、大氣壓力80～110Kpa。

6、周圍介質無導電塵埃與導致金屬或絕緣損壞的腐蝕性氣體、霉菌等。

1、工作電源：三相四線380V，50Hz

2、額定輸出：

2.1額定輸出電流總?cè)萘?0A

2.2每路輸出交流電壓220V，50HZ，共15路

3、屏后端子接線見附圖一

4、屏面布置圖見附圖二

5、原理圖見附圖四

1、檢查所有開關是否全部處于斷開位置。

2、檢查所有接線全部正確無誤。

3、輸入三相四線380V，50Hz電源。開啟QF開關，三個電壓表指示220V電壓。

4、開啟1ZK開關，1HD（1路）紅色指示燈亮，表示1路用戶有交流220V，50Hz電源，其余各路相同。

5、1ZK-15ZK交流斷路器是選用C45N-2PSD，高分斷小型斷路器。既保護了線路的短路和過載，又具有告警功能。當某一路有故障，總電源故障信號就有顯示或告警指示。

1、未用部分的所有開關置于斷開位置。

2、裝置停用時，應將所有開關置于斷開位置。

1、屏體結構為PK-10型，前后門帶鎖，整機板材構成（參見附圖四）。

外形尺寸為2260×800×600或2360×800×600（高×寬×深），單位為mm。

2、安裝時將接地端與地網可靠連接，再將三相四線交流電源引入屏后的端子排（A，B，C，N）。

訂貨時須提供以下內容:

1、二次設備交流配電屏的型號及數量。

2、屏體結構尺寸及顏色。

3、其他特殊要求。

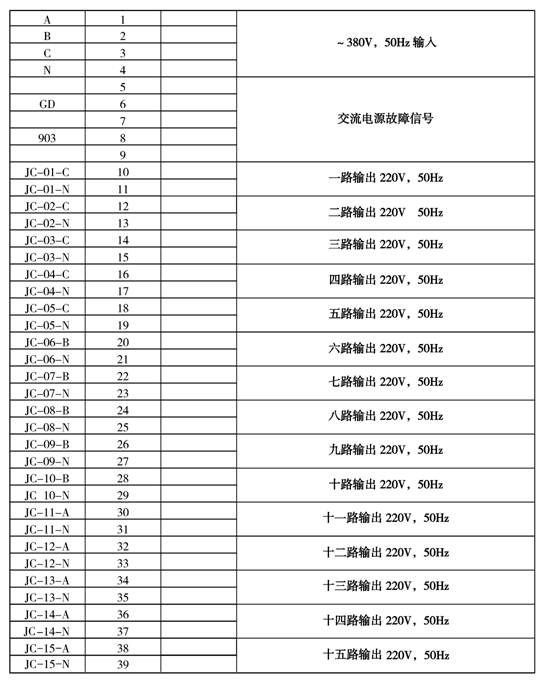

附圖一、RT-PED-10型單電源二次設備交流配電屏后端子接線圖

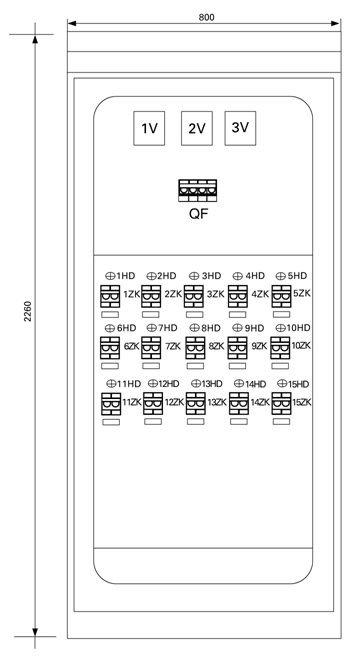

附圖二、RT-PED-10型單電源二次設備交流配電屏屏面布置圖

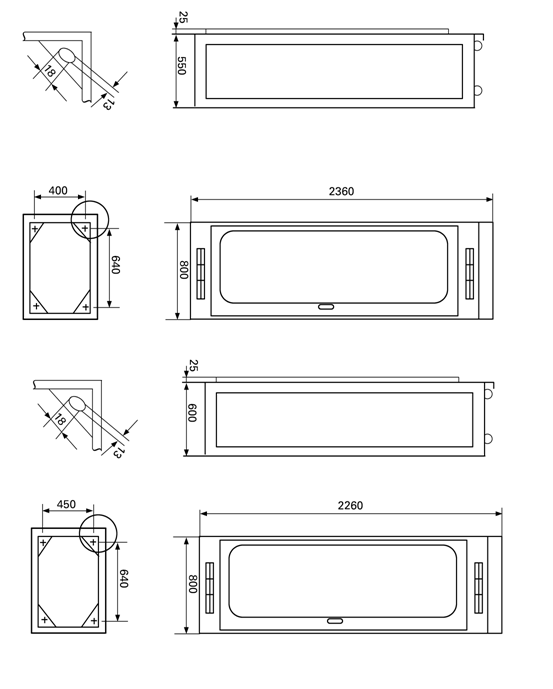

附圖三、RT-PED-10型單電源二次設備交流配電屏屏體結構圖

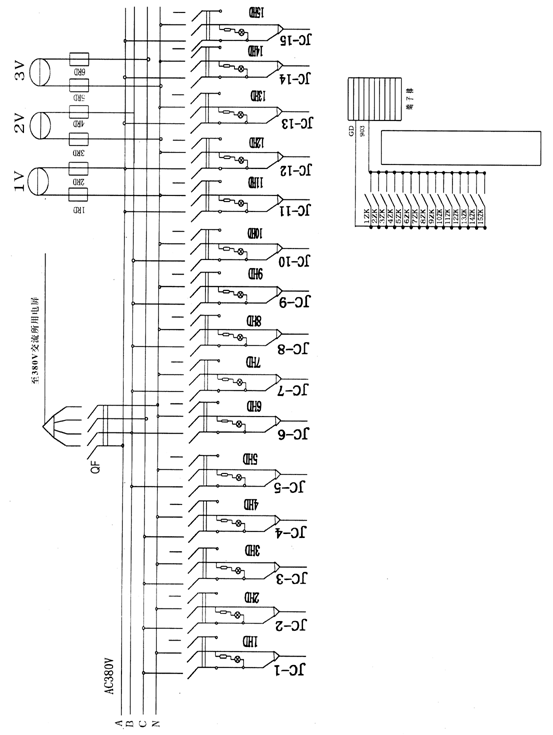

附圖四、RT-PED-10型單電源二次設備交流配電屏原理圖
